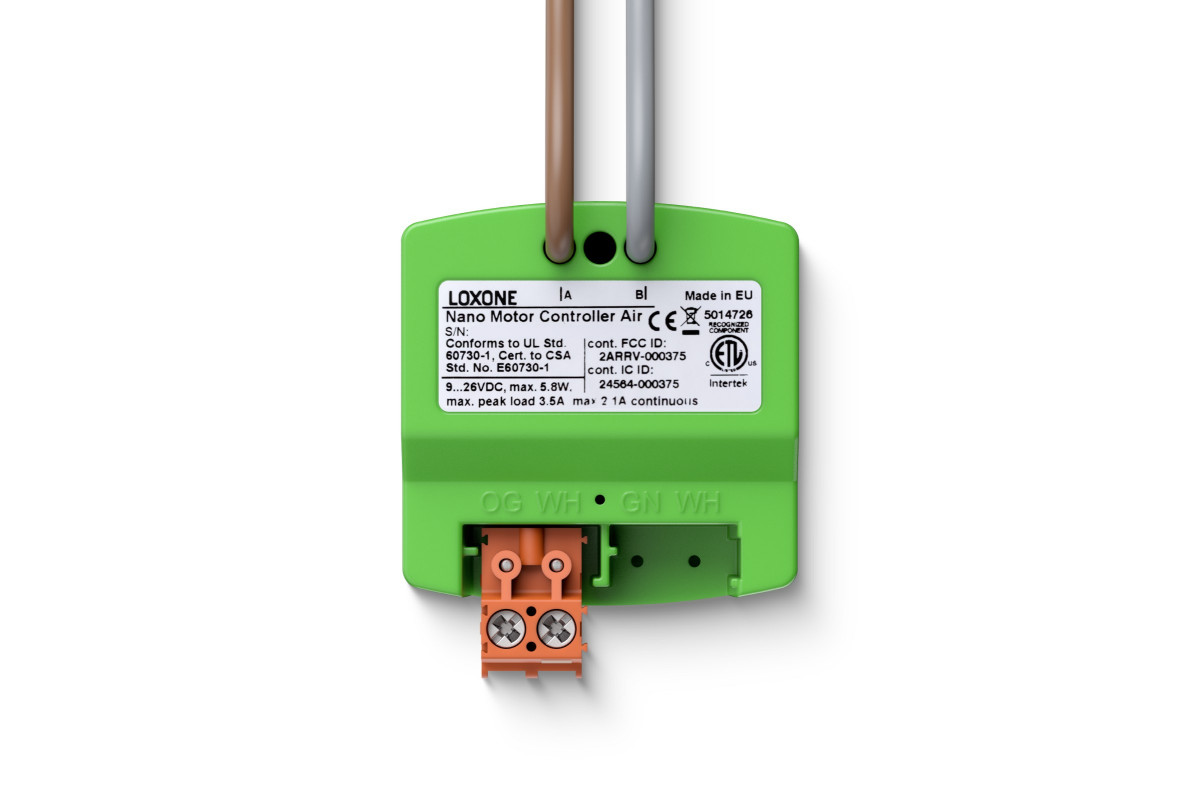

Nano Motor Controller Air

Popis

Nano Motor Controller Air je kompaktní zapuštěný modul pro stejnosměrné napájení ovládaný bezrátově pomocí technologie Loxone Air. Konfigurovatelné výstupy lze použít k řízení otáček DC motorů nebo stmívání LED.

Nano Motor Controller Air lze používat ve třech provozních režimech: Obousměrný motor, stejnosměrný motor a PWM Dimmer. Modul má navíc detekci proudu a detekci nadproudu, kterou lze použít k rozeznání koncové polohy.

• 3 provozní režimy

  • Obousměrný motor (1 výstup, změna polarity)

  • Jednosměrný motor (2 výstupy)

  • PWM Dimmer (1 výstup)

    • Max. celkové zatížení

      • Motory: 2,1 A nepřetržitě; 3,5 A ve špičce (<30 s.)

      • Dimmer: 2,1 A

    • Řízení otáček

    • Provozní napětí 9–26 V DC

    • PWM frekvence:

      • Motory: 1 – 10 kHz

      • PWM Dimmer: 400 Hz

    • Detekce proudu: 100 – 3500 mA

    • Detekce nadproudu: 100 – 3500 mA

    • Rozměry: 40×39×20,5 mm

    • Integrovaný propojovací kabel délky 150 mm

    • Bezdrátová komunikace Loxone Air
