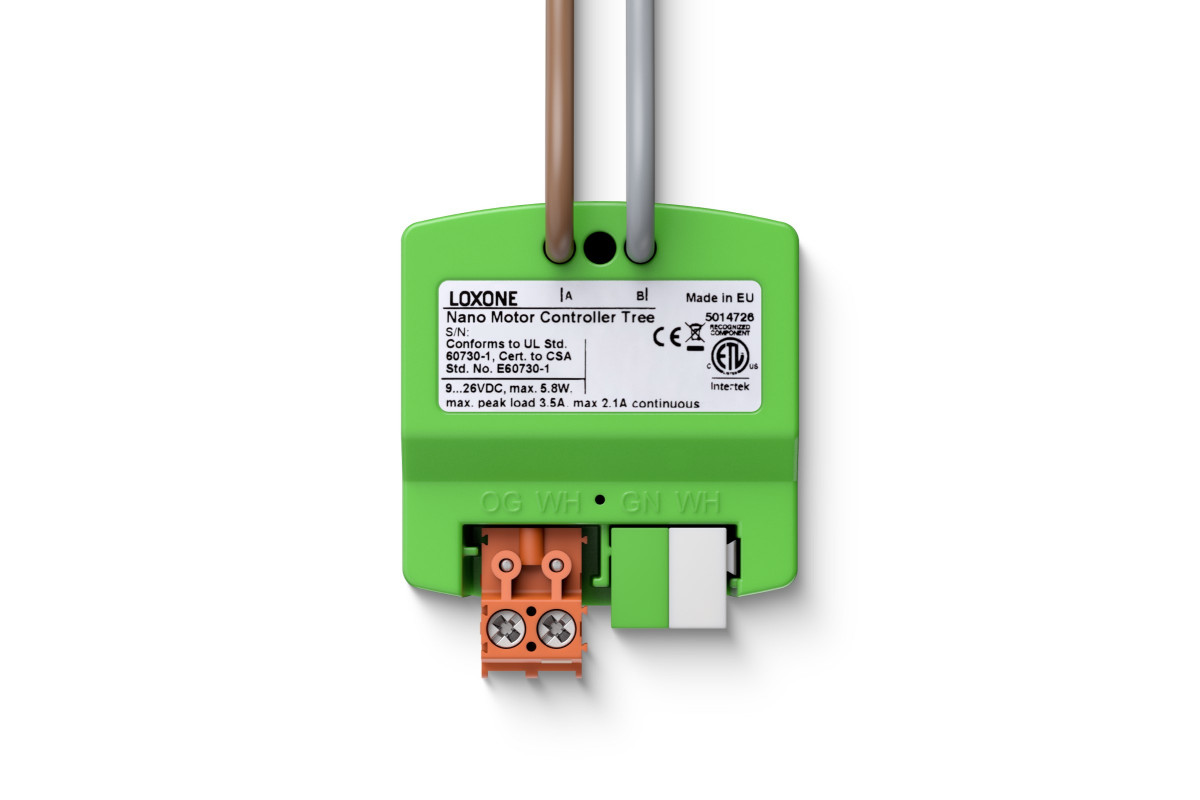

Nano Motor Controller Tree

Popis

Nano Motor Controller Tree je kompaktní zapuštěný modul pro stejnosměrné napájení ovládaný drátově pomocí sběrnice Loxone Tree. Konfigurovatelné výstupy lze použít k řízení otáček DC motorů nebo stmívání LED.

Nano Motor Controller Tree lze používat ve třech provozních režimech: Obousměrný motor, stejnosměrný motor a PWM Dimmer. Modul má navíc detekci proudu a detekci nadproudu, kterou lze použít k určení doby jízdy.

• 3 provozní režimy – Obousměrný motor (1 výstup, změna polarity) – Jednosměrný motor (2 výstupy) – PWM Dimmer (1 výstup)

• Max. celkové zatížení – Motory: 2,1 A nepřetržitě; 3,5 A ve špičce (<30 s.) – Dimmer: 2,1 A

  • Řízení otáček

  • Provozní napětí 9–26 V DC

  • PWM frekvence: – Motory: 1 – 10 kHz – PWM Dimmer: 400 Hz

  • Detekce proudu: 100 – 3500 mA

  • Detekce nadproudu: 100 – 3500 mA

  • Rozměry: 40×39×20,5 mm

  • Integrovaný propojovací kabel délky 150 mm

  • Komunikace pomocí kabelové sběrnice Loxone Tree
